Как работают датчики дверей лифта?

Оглавление

Датчик двери лифта создает сетку инфракрасных лучей, пересекающих проем двери. При перекрытии любого луча датчик посылает сигнал прерывания на привод двери, который останавливает процесс закрытия двери и вновь открывает её.

Это краткий ответ. Полная картина состоит из четырёх частей: последовательности сканирования, управляемой микроконтроллером, и выходного сигнала, который должен распознаваться приводом двери.

В данном руководстве пошагово объясняется принцип работы механизма, а затем рассматриваются важные технические характеристики, неисправности, с которыми вы можете столкнуться в процессе эксплуатации, а также рекомендации по выбору запасных частей.

Что такое датчик двери лифта?

Что такое датчик двери лифта?

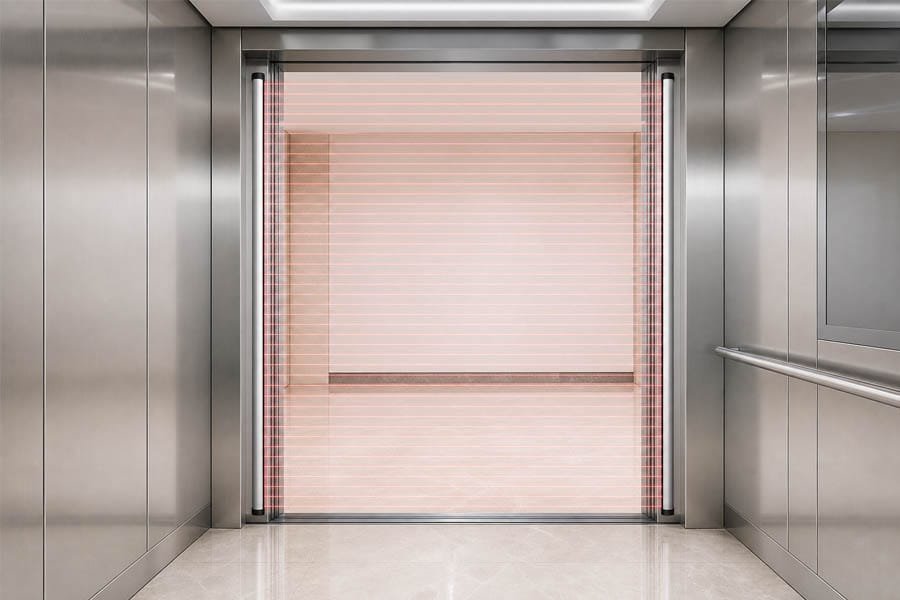

Датчик дверей лифта — также называемый световой завесой лифта, инфракрасным датчиком дверей или датчиком открытия дверей — представляет собой устройство безопасности, которое защищает пассажиров в зоне дверного проёма и предотвращает защемление.

Полная световая завеса состоит из четырёх частей:

  • Передатчик — инфракрасные светодиоды на одной из сторон автомобильной двери
  • Приемник — фотодетекторы с другой стороны
  • Блок питания — обычно устанавливается на крыше автомобиля
  • Гибкий кабель — соединяет перекладины с блоком питания или приводом двери

Передатчик и приемник установлены на противоположных сторонах дверцы автомобиля. Они не являются частью самой дверной панели и ни в коем случае не соприкасаются с пассажиром. Обнаружение происходит исключительно бесконтактным способом.


Как работают датчики дверей лифта?

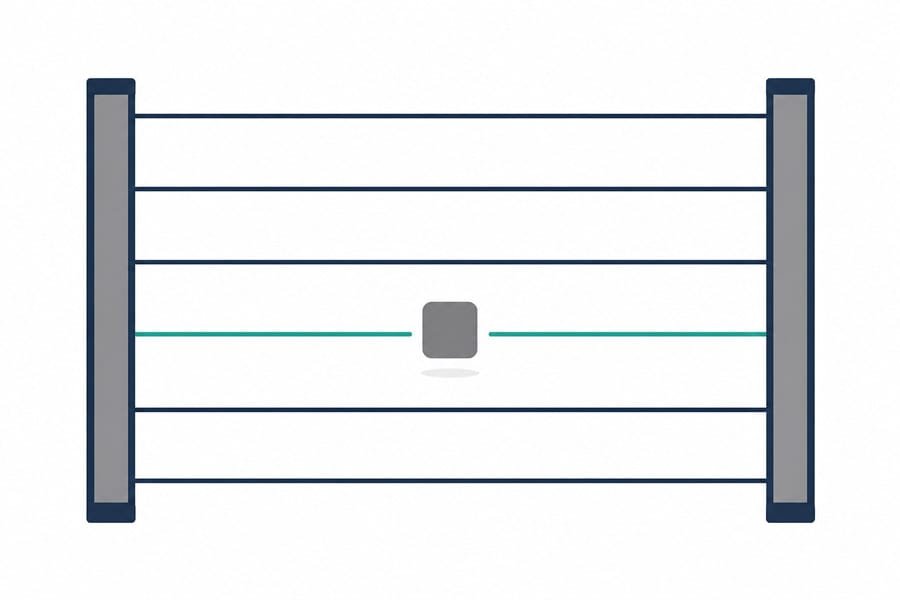

схема световой завесы лифта с двумя вертикальными створками и сеткой инфракрасных лучей, один из которых заблокирован препятствием

Шаг 1: Передатчик излучает инфракрасный свет

В передатчике находится ряд инфракрасных светодиодов. Они не срабатывают все одновременно. Микроконтроллер, встроенный в устройство, включает и выключает их в заданной последовательности.

Шаг 2: Приемник последовательно сканирует лучи

При срабатывании каждого излучающего диода несколько приемных диодов регистрируют свет. Это позволяет формировать несколько траекторий сканирования на основе одного излучения. Повторение этого процесса сверху вниз много раз в секунду позволяет создать плотную сетку инфракрасных лучей поперек дверного проема.

Шаг 3: Преграждающий луч прерывает путь света

Когда пассажир, рука, тележка или домашнее животное прерывает любой луч в сетке, этот луч больше не достигает своего приемника. Цепь приемника не может завершить фотоэлектрическое преобразование, и датчик фиксирует препятствие.

Поскольку диаграмма направленности луча имеет высокую плотность, для срабатывания датчика не требуется прикосновение. Достаточно даже тонкого предмета, такого как поводок или трость.

Шаг 4: Датчик выдает сигнал прерывания

Как только обнаруживается препятствие, датчик посылает сигнал прерывания на привод двери. В зависимости от модели это может быть либо коммутационный выход, либо выход с высоким/низким уровнем сигнала.

Шаг 5: Привод двери меняет направление движения двери

При получении сигнала привод двери немедленно подает команду на остановку закрытия и реверс в направлении открытия. Дверь остается открытой до тех пор, пока препятствие не покинет зону защиты, и только после этого снова закрывается в обычном режиме.

Этот последний момент имеет большое значение. Датчик не просто приостанавливает движение двери. Он запускает процесс реверса.


Какой сигнал посылает датчик?

При замене датчика крайне важно правильно определить характер выходного сигнала, поскольку сигнал, не соответствующий требованиям, не будет совместим с имеющимся приводом двери.

Обычно используются два типа вывода:

Релейный выход — механический контакт, классифицируемый как «нормально разомкнутый» (NO), «нормально замкнутый» (NC) или 1NO/1NC. Время срабатывания больше, поскольку реле должно физически сработать. Типичное время срабатывания составляет от 47 мс до 81 мс.

Транзисторный выход (NPN или PNP) — твердотельный выход. Он реагирует быстрее, чем реле — как правило, за 42–76 мс, — и не имеет подвижных частей, подверженных износу. Его нагрузочная способность ограничена, поэтому он должен соответствовать входным параметрам привода двери.

Существуют также два варианта подключения:

Прямое подключение без блока питания — световая завеса получает питание непосредственно от платы привода ворот, как правило, напряжением 24 В постоянного тока. Такая схема часто встречается при проведении работ по модернизации.

С блоком питания — отдельный блок управления, установленный на крыше автомобиля, обеспечивает питание и регулирует выходной сигнал. Такая схема широко используется в новых установках, а также в тех случаях, когда привод двери не может обеспечить необходимое напряжение.

Между передатчиком и приемником проложен синхронизационный провод (часто с маркировкой SYNC), обеспечивающий синхронизацию их работы. Его конец должен быть подключен к изолированной клемме на крыше автомобиля.

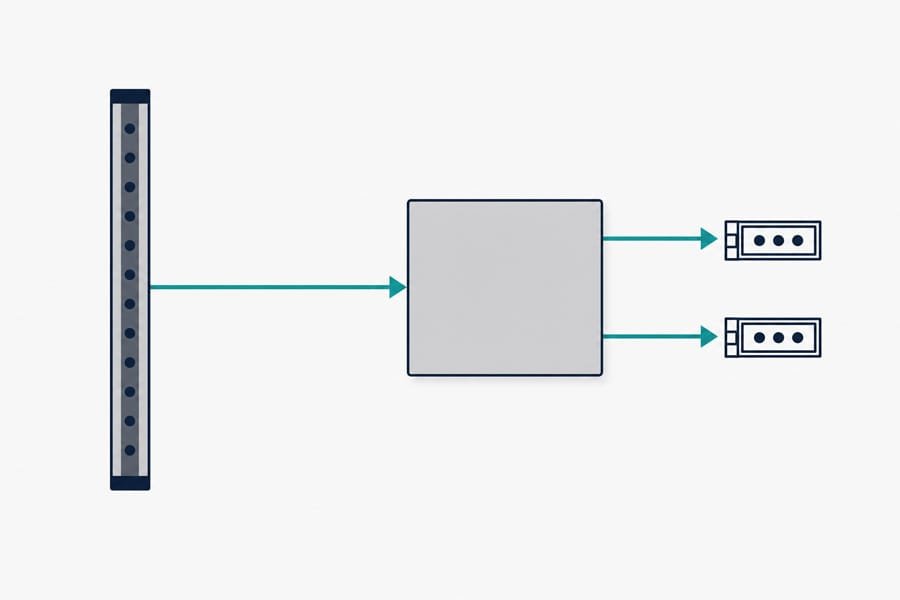

схема сигнального тракта от датчика двери лифта через блок управления к выходным разъемам

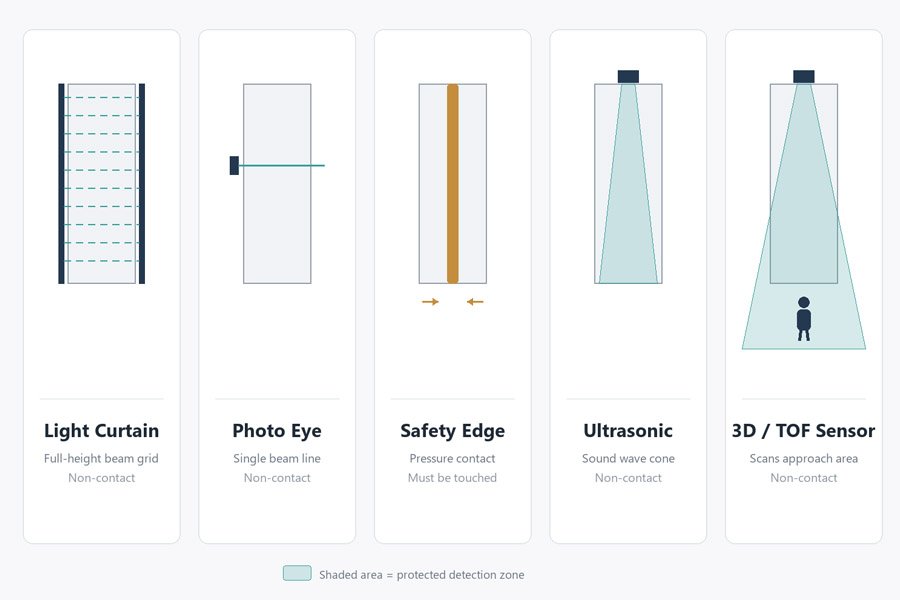

Типы датчиков для дверей лифтов

ТипКак происходит обнаружениеПримечания
Инфракрасная световая завесаСетка инфракрасных лучейНаиболее распространенный на сегодняшний день — бесконтактный
Фотоэлемент (фотодатчик)Одна или несколько балокСтарые, большие слепые зоны
Механический защитный контактФизический контакт с краем двериБолее старая версия, реагирует только после контакта
Ультразвуковой датчикЗвуковые волныРедкий
3D / TOF-датчикОсуществляет сканирование зоны перед дверьюРазвитие в элитных зданиях

Для большинства современных проектов световая завеса является оптимальным выбором. Она обеспечивает защиту на всей высоте двери без использования контактных элементов.

Типы датчиков для дверей лифтов
Типы датчиков для дверей лифтов

Основные технические характеристики, влияющие на производительность

Резолюция

Разрешение — это вертикальное расстояние между центрами двух соседних инфракрасных лучей, измеряемое в миллиметрах. Чем меньше разрешение, тем плотнее расположение лучей, и тем мельче объект можно обнаружить. На практике разрешение зависит от расстояния между диодами. Обычно расстояния составляют 40 мм, 48 мм, 59 мм, 84 мм и 118 мм.

Высота защиты

Высота зоны охвата — это вертикальный диапазон, охватываемый датчиком. Она должна полностью покрывать фактическую высоту дверного проёма. Если завеса короче проёма, в верхней или нижней части остаётся «слепая зона», и небольшой объект может пройти незамеченным.

Стандартные шторы закрывают как минимум 1600 мм, а у некоторых моделей эта ширина достигает 1800 мм или 1900 мм. Самая нижняя перекладина обычно расположена на высоте не более 20 мм над подоконником, благодаря чему датчик может обнаружить ногу или небольшой предмет, находящийся рядом с полом.

Время отклика

Время отклика — это задержка между блокировкой луча и изменением выходного сигнала. Оно измеряется в миллисекундах. Чем короче это время, тем безопаснее, поскольку дверь начинает двигаться в обратном направлении раньше. Это главная причина, по которой релейные выходы работают медленнее, чем транзисторные.

Количество лучей и форма луча

Световые завесы часто характеризуются количеством лучей — 94, 154, 194, 234 луча и так далее. Чем больше количество лучей, тем плотнее зонирование.

Схема расположения имеет такое же значение, как и количество. В конструкции с перекрестными лучами диоды излучают не только по прямой. Они также излучают под углом, благодаря чему один импульс достигает нескольких приемников по разным траекториям. Завеса высокой плотности объединяет горизонтальные лучи, лучи, наклоненные вверх, и лучи, наклоненные вниз, в единую переплетенную сетку.

Именно поэтому современная завеса способна обнаружить тонкий поводок или тонкую трость, которые простая сетка из горизонтальных лучей не заметила бы.

Другие технические характеристики, на которые стоит обратить внимание

  • Рабочее напряжение — 220 В переменного тока или 24 В постоянного тока
  • Рабочее расстояние — до 4000 мм
  • Температура окружающей среды — обычно от -20 °C до +65 °C
  • Светостойкость — модели с номинальной яркостью 100 000 люкс выдерживают воздействие прямых солнечных лучей
  • Стандарты — EN 81-20 по безопасности лифтов, EN 81-70 по доступности, EN 12015 / EN 12016 по электромагнитной совместимости
  • Допуск по выравниванию — как правило, ±15 мм по вертикали и ±3 мм вперед-назад
  • Избыточность — в некоторых моделях допускается маскировка одного неисправного светодиода на 120 секунд без потери защиты

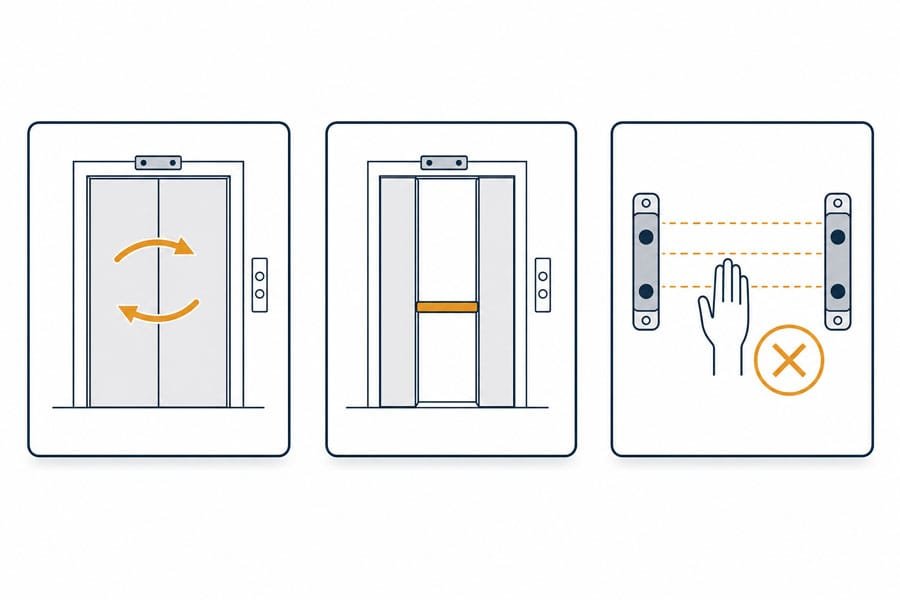

Распространенные проблемы и способы их устранения

Когда датчик двери лифта выходит из строя, это обычно проявляется в виде одного из трёх типов поведения.

Дверь снова открывается без видимой причины

Также известное как «фантомное возобновление деятельности».

  1. Удалите пыль и грязь с поверхности штор
  2. Проверьте выравнивание привода ворот и шторки
  3. Обратите внимание на попадание прямых солнечных лучей или наличие источника электромагнитных помех
  4. Если проблема не устранится, замените занавеску и повторите проверку

Дверь не закрывается или закрывается не до конца, а затем снова полностью открывается

  1. Проверьте, нормально ли работают индикаторы на приемнике
  2. Замыкайте вывод, чтобы проверить, в чем заключается неисправность: в занавесе или в приводе двери
  3. Проверьте соединительный кабель между занавесом и платой контроллера
  4. Установите исправную занавеску той же модели, чтобы убедиться в этом

При блокировке датчика ничего не происходит

  1. Убедитесь, что подключение контактов NO/NC соответствует входу привода двери
  2. Проверить, работает ли выходное реле
  3. Измерьте напряжение питания и сравните его с номинальным значением
  4. Замените занавес, чтобы исключить неисправность оборудования

Во всех трёх случаях на первом этапе датчик отсоединяется от привода двери. Многие из зарегистрированных неисправностей датчика оказываются связанными с проводкой или приводом двери.

Распространенные проблемы и способы их устранения

Как выбрать замену

Замена световой завесы — это скорее проблема совместимости, чем проблема производительности. Пройдите по следующему списку:

  1. Высота защиты — измерьте фактический размер дверного проема. Штора должна полностью его закрывать.
  2. Напряжение питания — Уточните, на каком напряжении работает система: 220 В переменного тока или 24 В постоянного тока.
  3. Тип вывода — реле или транзистор, NO или NC, а также NPN или PNP.
  4. Подключение — с блоком питания или прямым подключением, а также с кабелем необходимой длины.
  5. Тип двери — с центральным открыванием, с боковым открыванием или четырехсекционные двери с центральным открыванием. В каждом случае используется своя конфигурация кабелей. В дверях с центральным открыванием обычно используются два кабеля длиной 3,5 м, в дверях с боковым открыванием — один кабель длиной 2,5 м и один — 4,5 м, а в четырехсекционных дверях с центральным открыванием — два кабеля длиной 5 м.
  6. Окружающая среда — если дверь выходит на место, освещаемое прямыми солнечными лучами, или на светлый атриум, выбирайте более высокий класс светостойкости.

Разница в цене между моделями обычно обусловлена четырьмя факторами: позиционированием бренда, техническими характеристиками, такими как разрешение и время отклика, дополнительными функциями, например, распознаванием ног или самодиагностикой, а также послепродажным обслуживанием.


Часто задаваемые вопросы

Как называются датчики дверей лифта?

Это устройство имеет несколько названий. В лифтовой отрасли его чаще всего называют световой завесой или лифтовой световой завесой. Оно также известно как датчик лифтовых дверей, датчик дверей, инфракрасная световая завеса, инфракрасный датчик дверей, оптическая чувствительная кромка, многолучевой датчик дверей или устройство защиты дверей. Старые однолучевые версии называются фотоэлементами или фотокамерами. Название меняется в зависимости от бренда и региона, но все они описывают одно и то же бесконтактное устройство безопасности.

Используются ли в датчиках дверей лифтов инфракрасные лучи?

Да. В большинстве современных датчиков дверей лифтов используются инфракрасные лучи. Передатчик излучает инфракрасный свет, а приемник его улавливает. Инфракрасное излучение невидимо для пассажиров, поэтому система безопасности работает незаметно.

В чём заключается разница между световой завесой и защитным контуром?

Предохранительный контакт — это механическое устройство, которое срабатывает только после того, как дверь физически соприкасается с человеком или предметом. Световая завеса срабатывает до соприкосновения, поскольку сначала происходит прерывание луча. Световые завесы являются современным стандартом.

Сколько лучей имеет световая завеса лифта?

Число лучей в типовых моделях варьируется от примерно 94 до более чем 230. Большее количество лучей обеспечивает более плотное покрытие, однако форма луча имеет не меньшее значение, чем его количество. Конструкции с перекрещивающимися лучами лучше обнаруживают тонкие объекты, чем конструкции с таким же количеством параллельных лучей.

Почему дверь лифта постоянно открывается, хотя там никого нет?

Наиболее распространёнными причинами являются попадание пыли на линзы завесы, несоосность передатчика и приёмника, попадание прямых солнечных лучей или электромагнитные помехи. Во многих случаях проблему можно устранить с помощью очистки и проверки соосности. Если это не помогло, скорее всего, завеса вышла из строя.

Могу ли я самостоятельно заменить датчик двери лифта?

Это зависит от модели и схемы подключения. Модели с прямым подключением проще в установке, поскольку они получают питание от привода двери. Установки с блоком питания требуют более сложной схемы подключения. В любом случае необходимо точно соблюсти соответствие напряжению, типу выхода и конфигурации кабеля, а также проверить работу двери перед возвращением лифта в эксплуатацию.

Что означают обозначения NO и NC на световой завесе лифта?

NO означает «нормально разомкнутый», а NC — «нормально замкнутый». Эти обозначения описывают состояние контакта реле, когда препятствие не обнаружено. Настройка должна соответствовать ожиданиям привода двери, иначе дверь будет работать некорректно.


Заключение

Датчик двери лифта создает сетку инфракрасных лучей поперек дверного проема, отслеживает отсутствие сигнала от любого луча и посылает сигнал прерывания, который заставляет привод двери изменить направление движения.

Принцип действия этого механизма прост, но он зависит от согласованной работы нескольких факторов: плотности луча, высоты защиты, времени срабатывания, типа выхода и правильной схемы подключения.
