Большинство Расчет мощности двигателя лифта Ошибки не связаны с формулами. Арифметика проста, и одно и то же уравнение отображается на любом калькуляторе. Ошибки возникают из-за введенных вами чисел и, прежде всего, из-за коэффициента полезного действия. Если использовать неверное значение коэффициента эффективности, можно недооценить размер машины на 60 процентов, а это разница между лифтом, который прослужит двадцать лет, и лифтом, который перегревается, выходит из строя и подлежит замене.
В этом руководстве рассматривается всё: начиная с того, что такое двигатель лифта, далее — формула расчёта, и заканчивая тем, что у вас будет готова модель, которую можно будет заказать.
Что такое двигатель лифта
Двигатель лифта — это часть подъемного механизма, создающая крутящий момент. Он не поднимает кабину напрямую. Он приводит в движение рифлёное колесо, называемое тяговый шкив, причём трос удерживается в канавках шкива за счёт трения. Вращение шкива приводит в движение трос, а трос — каретку и противовес.

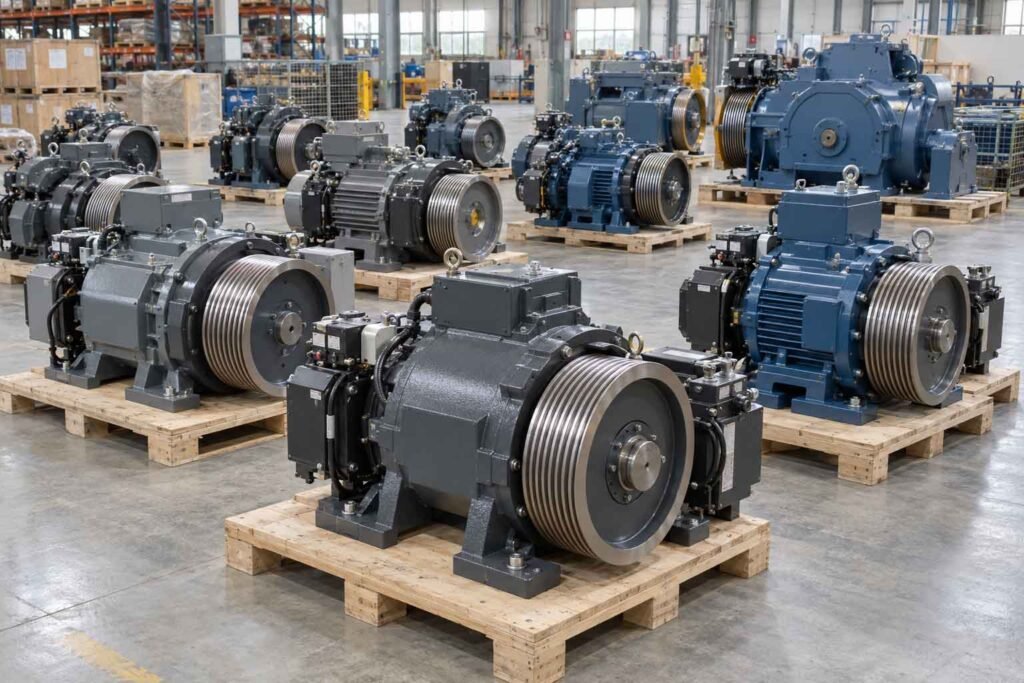

На практике редко покупают только двигатель. Обычно покупают тяговая машина, который представляет собой двигатель, шкив и тормоз, собранные в единый узел, а также отдельный привод и энкодер. Это различие имеет значение при подборе размеров, поскольку двигатель должен соответствовать не только нагрузке, но и шкиву, тросовой системе и приводу.
Существуют два широко используемых семейства:
- Тяговые машины, приводимые в действие электродвигателем. К ним относятся большинство пассажирских и грузовых лифтов; в свою очередь, они подразделяются на машины с редуктором, в которых между двигателем и шкивом установлен редуктор, и машины без редуктора, в которых шкив приводится в движение напрямую.
- Гидравлические подъемники, где автомобиль поднимается с помощью насоса и гидравлического цилиндра. Такие системы применяются, как правило, только при небольшом ходе и низкой скорости, а их показатели эффективности отличаются, поэтому они не входят в рамки данного расчета.
В современных тяговых машинах почти всегда используется синхронный двигатель с постоянными магнитами (PMSM) в бередукторной конструкции. Отказ от редуктора позволяет сделать агрегат достаточно компактным для установки в шахте вместо отдельного помещения, а двигатель меньшей мощности способен обеспечить ту же производительность, поэтому в новых установках преобладают бемашинные схемы.
Практическое следствие для Расчет мощности двигателя лифта Дело в том, что двигатель, шкив, тросовая система, привод и тормоз составляют единую систему. Изменив тросовую систему, вы изменяете задачу, которую должен выполнять двигатель.
Почему двигатель меньше, чем можно было бы ожидать
Первый сюрприз для любого новичка в Расчет мощности двигателя лифта насколько маленьким оказывается двигатель. Для пассажирского лифта грузоподъемностью 1 000 кг не требуется двигатель, способный поднять 1 000 кг, и зачастую его мощность даже близко не достигает этого значения.
Причина заключается в противовесе. Противовес обычно настраивается так, чтобы уравновесить вес автомобиля плюс от 40 до 50 процентов номинальной нагрузки. Кабина и противовес подвешены на противоположных концах одних и тех же тросов, поэтому вес этих двух элементов в значительной степени компенсирует друг друга. Двигателю нужно переместить лишь разницу в весе.
При грузоподъёмности 1 000 кг и 50-процентном балансе противовес уравновешивает кабину плюс 500 кг. Таким образом, двигатель работает, преодолевая дисбаланс массы примерно в 500 кг, а не 1 000 кг. Именно этот факт объясняет большую часть кажущихся габаритов машины и является причиной того, что двигатель малой мощности способен перемещать тяжелую кабину.
Кроме того, это позволяет определить, в каких условиях ситуация складывается наиболее неблагоприятно. Поскольку противовес находится в середине диапазона, самым сложным случаем является не вагон, заполненный наполовину. Им является полностью загруженный вагон, поднимающийся вверх, или пустой вагон, спускающийся вниз, когда дисбаланс массы достигает максимального значения.
Расчет мощности двигателя лифта в одной строке
Сайт Расчет мощности двигателя лифта для подъемника с противовесом сводится к одному уравнению:
P = m × (1 − b) ×g×v/η
| Символ | Значение | Примечания |
|---|---|---|
| P | Мощность двигателя | Результат в ваттах; для пересчёта в киловатты разделите на 1 000 |
| m | Номинальная нагрузка | Номинальная грузоподъёмность автомобиля в кг, а не собственная масса автомобиля |
| b | Коэффициент уравновешивания | Какую долю номинальной нагрузки компенсирует противовес — обычно от 0,4 до 0,5 |
| g | Ускорение свободного падения | 9,81 м/с² |
| v | Номинальная скорость | Номинальная скорость автомобиля в метрах в секунду |
| η | Общая эффективность | КПП, умноженная на КПВ вала |
В этой формуле легко допустить ошибку в двух местах. В числителе используется несбалансированный масса, именно поэтому и возникает коэффициент уравновешивания. А в знаменателе и кроется причина появления практически всех двигателей с недостаточной мощностью, поскольку КПД рассматривается как одно число, хотя на самом деле он представляет собой произведение нескольких потерь.
Обратите внимание на то, что формула расчета мощности двигателя лифта не учитывается. Пробег не учитывается, поскольку требуемая сила не зависит от расстояния, на которое движется автомобиль. Скорость учитывается, и она изменяется линейно: если удвоить номинальную скорость, то при той же нагрузке потребность в мощности увеличится вдвое.
Шаг 1 — Сбор исходных данных
Перед расчетом необходимо собрать эти шесть значений. Пять из них взяты из технического задания, а шестое — из данных по установке.
| Ввод | Откуда это взялось | Почему это важно |
|---|---|---|
| Номинальная нагрузка (кг) | Технические характеристики автомобиля | Устанавливает несимметричную массу |
| Номинальная скорость (м/с) | Технические характеристики автомобиля | Прямое масштабирование мощности |
| Коэффициент уравновешивания | Технические характеристики станка, как правило, от 0,4 до 0,5 | Определяет, насколько смещается нагрузка |
| Коэффициент натяжения троса (1:1 или 2:1) | Расположение валов | Влияет как на соотношение скоростей, так и на потери |
| Тип направляющей (скользящая или роликовая) | Расположение валов | Изменяет КПД вала |
| Количество стартов в час и перелеты | Исследование дорожного движения | Решающим фактором является класс нагрузки, а не мощность |
Первые три шага дают вам теоретическую мощность. Последние три — это то, что превращает эту теоретическую цифру в машину, способную прослужить весь срок службы. Игнорирование этих шагов — самый распространённый способ получить число, которое математически верно, но практически неверно.
Шаг 2 — Выберите коэффициент уравновешивания
Сайт коэффициент уравновешивания противовеса — это доля номинальной нагрузки, которую компенсирует противовес. Коэффициент 0,5 означает, что противовес уравновешивает кабину и половину номинальной нагрузки.
Обычно диапазон составляет от 0,4 до 0,5, а значение 0,5 является стандартным выбором для пассажирских лифтов. Причина заключается скорее в энергопотреблении, чем в пиковой мощности. При коэффициенте 0,5 средняя неравномерно распределенная масса в течение рабочего дня достигает минимального значения, поэтому двигатель в среднем работает меньше всего. Если увеличить коэффициент, то поднимать сильно загруженную кабину станет легче, но опускать пустую кабину станет труднее, и средний показатель ухудшится.
Два практических момента:
- Противовес представляет собой неподвижный груз. Он не может следовать за нагрузкой. Какой бы коэффициент вы ни выбрали, несимметричная масса меняется при каждом ходу, и в расчетах необходимо исходить из наихудшего сценария.
- Наихудший вариант — это либо полностью загруженный вагон, либо пустой вагон, равная 0,5. Автомобиль с половиной загрузки — это простой случай, а не сложный. Это прямо противоположно тому, что многие люди предполагают, когда проверяют конструкцию.
Шаг 3 — Обеспечьте оптимальную эффективность
Именно от этого шага зависит, будет ли ваш Расчет мощности двигателя лифта производит надежную технику.
Общая эффективность — это не одно число. Это произведение:
η=ηA×ηAnl
| Срок | Что входит в программу | Типичное значение |
|---|---|---|
| ηA | КПП: КПД | Менее 1 для машины с редуктором; 1 — для машины без редуктора, поскольку здесь нет коробки передач |
| ηAnl | Коэффициент полезного действия вала: все потери между двигателем и вагоном | Обычно от 0,60 и 0,86 |
Коэффициент полезного действия вала учитывает потери в подшипниках шкивов, шкивах кабины и противовеса, трение о направляющие рельсы, а также вес каната. Согласно опубликованным данным производителей оборудования, этот показатель колеблется от 60 до 86 процентов, и практический вывод из этого однозначен: для некоторых проектов требуется двигатель на 60 процентов больше чем просто вычисленное значение. Это не разница, связанная с округлением.
Приведенные ниже значения взяты из анализа эффективности вала, опубликованного журналом «Elevator World». Если поставщик вашего оборудования публикует собственные рекомендуемые значения, руководствуйтесь именно ими, поскольку он лучше всех знает производимое им оборудование.
| Состояние | КПД вала | Влияние на размер двигателя |
|---|---|---|
| Направляющие скользуны | от 0,90 до 0,95, в среднем 0,93 | Базовый сценарий |
| Роликовые направляющие | от 0,93 до 0,98, в среднем 0,95 | Потери меньше, чем у скользящих опор, поэтому требуется двигатель меньшей мощности |
| 2:1 — лов с лассо | Меньше 1:1 | Чем больше шкивов в системе, тем больше потери в подшипниках |
| Рама вагона L-типа | Намного ниже | Коэффициент трения в рельсах значительно выше, поэтому двигатель должен быть более мощным |
| Автомобиль, вес которого превышает номинальную нагрузку | Ниже | Больший вес, который нужно переместить, при той же полезной нагрузке |
Используйте 0,5 в качестве эталонного коэффициента балансировки и 0,05 в качестве эталонного отношения веса каната к номинальной нагрузке — именно на основе этих условий приводятся указанные значения.
Если вы запомните из этой статьи только одно, пусть это будет следующее: Машина без редуктора устраняет потери в редукторе, но не устраняет потери в вале. Отсутствие передачи не означает отсутствие потерь, и именно такое представление является самой распространённой ошибкой при расчёте параметров.
Шаг 4 — От кВт до двигателя, который можно реально заказать
Работайте с Расчет мощности двигателя лифта проанализируем один раз от начала до конца. Рассмотрим лифт грузоподъемностью 1 000 кг, скоростью 1,5 м/с, с коэффициентом балансировки 0,5 и общей эффективностью 0,75.
Несбалансированная масса
m × (1 − b) = 1000 × 0,5 = 500 кг
Механическая мощность
P = (500 × 9,81 × 1,5) / 1000 = 7,36 кВт
Входная мощность двигателя
Pin = 7,36 / 0,75 = 9,81 кВт
Заказать двигатель мощностью 9,81 кВт невозможно, поэтому нужно перейти к следующей стандартной номинальной мощности и выбрать 11 кВт устройство с приводом, рассчитанным на такую нагрузку. Для справки: двигатели пассажирских лифтов, как правило, относятся к от 5 до 15 кВт группа.
Ток при полной нагрузке
Если вам также нужен ток для источника питания и кабеля, используйте:
I = P/(√3 × V × cosϕ)
При напряжении 400 В и коэффициенте мощности 0,85 двигатель мощностью 11 кВт потребляет примерно 18,7 A. Укажите своё собственное напряжение питания, поскольку на разных рынках встречаются значения 380 В, 400 В и 415 В, и ток изменяется соответственно.
Одно уточнение, которое калькуляторы, как правило, упускают из виду: этот ток представляет собой пиковый ток при работе двигателя на номинальной мощности. Это не среднее энергопотребление лифта. В течение суток среднее значение значительно ниже, поскольку противовес компенсирует большую часть нагрузки, а лифт большую часть времени находится в неподвижном состоянии. Не следует рассчитывать мощность генератора или энергетический бюджет исходя из тока при полной нагрузке.
Шаг 5 — Проверьте динамический режим, а не только стационарный
Всё, что мы рассмотрели до сих пор, позволяет вам привести массу в движение с постоянной скоростью. То есть это установившееся состояние проверить, но одного этого недостаточно.
Вторая проверка — это динамический Во-первых: способен ли двигатель разгонять лифт, противовес и тросы до номинальной скорости в пределах ускорения, предусмотренного конструкцией? Для запуска лифта требуется больший крутящий момент, чем для его работы, поскольку двигателю сначала необходимо преодолеть статическое трение в системе, а затем разгонять всю движущуюся массу.
Устройство, которое проходит проверку в режиме установившегося состояния, но не проходит динамическую проверку, будет запускаться медленно, работать вяло или срабатывать защита от перегрузки при каждом запуске. В опубликованных рекомендациях по приводам для подъема и подъемных механизмов предлагается выбирать двигатель мощностью не менее На 30 процентов больше крутящего момента, чем расчетный минимум, что является скорее практическим правилом, чем стандартом.
Два замечания:
- Проведите расчеты на основе реальных данных. Испытание без нагрузки практически ничего не говорит о характеристиках ускорения, поскольку неравномерно распределенная масса отличается от расчетного случая.
- Проверьте в обоих направлениях. Наихудший сценарий для одного направления не является наихудшим сценарием для другого.
Расшифровка параметров на заводской табличке
Как только у вас появится номер, именно по нему вы и оформляете заказ. Каждое поле необходимо для того, чтобы обеспечить точное соответствие.
| Параметр | О чём принимается решение |
|---|---|
| Код модели или типа | Идентификатор семьи. Именно по нему, а не по названию бренда, поставщик может найти соответствующий товар |
| Номинальная нагрузка и номинальная скорость | Номинальные характеристики оборудования. Оба параметра должны соответствовать условиям установки |
| Мощность, напряжение и частота | Должны соответствовать типу привода и источнику питания на объекте |
| Номинальный ток | Расчет сечения фидерного кабеля и кабеля |
| Коэффициент натяжения троса и диаметр шкива | Передаточное число и схема прокладки троса |
| Номинальная нагрузка и количество пусков в час | Сможет ли оборудование выдержать нагрузку без перегрева |
| Напряжение торможения | Цепь управления тормозами |
| Тип датчика | Вход обратной связи привода; оборудование не будет работать в режиме замкнутого контура без соответствующего сопряжения |
| Класс защиты | Подходит ли данная машина для шахты без машинного помещения или для влажной среды |
Если вы заменяете оборудование, а не подбираете новое, сфотографируйте заводскую табличку, прежде чем обращаться к кому-либо. Она даст ответы на большинство первых вопросов поставщика.
Какой тип двигателя вы подбираете по мощности?
Тип изменяет Расчет мощности двигателя лифта, так что сначала определитесь с этим.
Тяговая или гидравлическая. В гидравлических подъемниках используются насос и поршень. Их показатели эффективности отличаются, и приведенная выше формула для расчета противовеса к ним не применима. Если установка гидравлическая, расчет, приведенный в этой статье, не подходит.

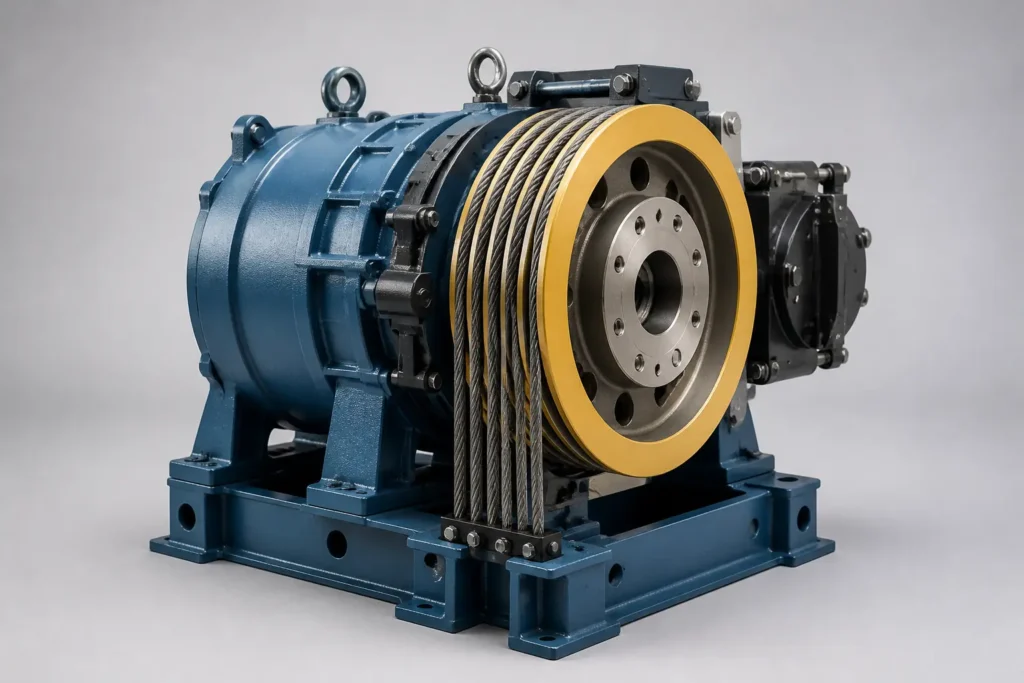

С редуктором или без редуктора. У машины с редуктором между двигателем и шкивом установлен редуктор, поэтому ηAηA меньше 1. У безредукторной машины он отсутствует, поэтому ηAηA равна 1. Это самый значительный отдельный фактор в расчете эффективности.
Индукционный или с постоянными магнитами. В современных безмашинных машинах используется синхронный двигатель с постоянными магнитами. По сравнению с более ранними машинами переменного тока двигатель PMSM обеспечивает такую же производительность при меньших габаритах, что и сделало возможным внедрение безмашинных схем. Исследования энергопотребления лифтов показывают, что сочетание конструкции без машинного помещения, привода с регулируемой скоростью и двигателя PMSM позволяет существенно сократить энергопотребление при эксплуатации по сравнению со старыми тяговыми системами.
Практическое правило: прежде чем приступать к расчетам, уточните, к какому семейству относится рассматриваемый объект, поскольку показатели эффективности в разных семействах различаются; не следует брать показатели из одного семейства и применять их к другому.
Рабочий цикл и количество запусков в час
Двигатель лифта не работает непрерывно. Он запускается, работает, останавливается и находится в режиме ожидания сотни раз в день. Его номинальные характеристики отражают его возможности при таком режиме работы, а не при работе на пределе мощности.
Нет Расчет мощности двигателя лифта заканчивается на показателе степени. Именно поэтому калькуляторы, в том числе и тот, который предоставляет приведенную выше формулу, завершают расчет не конкретным числом, а оговоркой: результат является предварительной оценкой, и Окончательный выбор определяется указанными производителем данными о рабочем цикле и количестве запусков в час. Даже при одинаковых параметрах автомобиля и груза в оживлённом офисном небоскрёбе может потребоваться другое оборудование, чем в тихом жилом квартале, поскольку количество пусков в час определяет, сколько тепла должен отводить двигатель.
Два следствия:
- Устройство, мощность которого подобрана правильно, всё равно может работать с неправильной нагрузкой. Если оно рассчитано на потоки людей в малоэтажном жилом доме, но установлено в вестибюле с постоянным потоком посетителей, оно будет перегреваться.
- Когда вы обращаетесь к поставщику с просьбой подтвердить выбор, укажите ему количество пусков в час и расстояние перемещения, а также нагрузку и скорость. Без этих двух показателей он будет вынужден давать приблизительные оценки.
Пять ошибок, приводящих к выбору двигателя недостаточной мощности
Большинство случаев, когда размеры машин оказываются недостаточными, объясняется пятью ошибками. Ни одна из них не является арифметической ошибкой; каждая из них связана с выбором входных данных или проверок. Именно так Расчет мощности двигателя лифта может выглядеть правильно на бумаге, но при этом привести к созданию неверной машины.
- Принимая эффективность равной 1. Это самая распространённая и самая дорогостоящая ошибка. Коэффициент полезного действия вала сам по себе может составлять 0,60.
- Не учитывая штраф 2:1. Дополнительные шкивы приводят к дополнительным потерям в подшипниках, поэтому для схемы 2:1 обычно требуется двигатель большей мощности, чем для подъема с таким же ходом при соотношении 1:1.
- Проводится только проверка в установившемся режиме. Мощность при постоянной скорости — это не то же самое, что способность ускоряться.
- Без учета рабочего времени и количества запусков в час. Номинальная мощность указана верно, но оборудование по-прежнему выходит из строя, поскольку нагрузка превышает расчетную.
- Расчет размеров исходя из массы автомобиля, а не из несбалансированной нагрузки. Противовес уже принимает на себя большую часть веса. Использование полной грузоподъёмности приводит к созданию двигателя, размеры которого значительно превышают необходимые, и к завышению стоимости.
Контрольный список для определения размера
Выполняйте эти шаги по порядку. Каждый шаг подготавливает почву для следующего, и каждый из них является точкой, в которой подбор двигателя для лифта часто идёт не так, как надо.
- Укажите тип привода: тяговый или гидравлический.
- Уточните тип конструкции: с редуктором или без него.
- Укажите номинальную нагрузку и номинальную скорость, указанные в технических характеристиках кабины.
- Запишите коэффициент уравновешивания и сверьте его с фактически установленным противовесом.
- Запишите коэффициент обмотки и тип направляющей башмака.
- Рассчитайте несимметричную массу.
- Выберите показатель КПД, разделив КПД редуктора и КПД вала.
- Рассчитайте механическую мощность, а затем — входную мощность двигателя.
- Перейдите на следующий номинальный класс двигателя.
- Рассчитайте ток при полной нагрузке по напряжению питания и коэффициенту мощности.
- Проверьте динамический режим: может ли он разгоняться до номинальной скорости?
- Сравните количество дежурств и запусков в час с расчетным объемом движения.
- Перед оформлением заказа уточните напряжение привода, датчика и тормоза.
Часто задаваемые вопросы
Какова формула расчета мощности двигателя лифта? Для тягового лифта с уравновешиванием механическая мощность равна небалансированной массе, умноженной на ускорение свободного падения и на номинальную скорость, деленной на коэффициент полезного действия. Небалансированная масса равна номинальной нагрузке, умноженной на величину «1 минус коэффициент уравновешивания».
Что такое коэффициент уравновешивания противовеса? Это доля номинальной нагрузки, которую компенсирует противовес. Обычно она составляет от 0,4 до 0,5, причем для пассажирских лифтов характерно значение 0,5.
Почему мощность двигателя меньше, чем масса автомобиля и его груза? Поскольку противовес уравновешивает вес кабины плюс примерно половину номинальной нагрузки. Кабина и противовес подвешены на противоположных концах одних и тех же тросов, поэтому двигатель перемещает только разницу между их весами.
Влияет ли скорость на размер двигателя? Да, напрямую. Мощность линейно зависит от номинальной скорости, поэтому при удвоении скорости потребность в мощности для той же нагрузки также удваивается.
Какой коэффициент полезного действия следует использовать? Разберите это по частям. Коэффициент полезного действия редуктора равен 1 для безредукторной машины и ниже 1 для редукторной. Коэффициент полезного действия вала обычно составляет от 0,60 до 0,86 в зависимости от направляющих башмаков, тросовой системы и рамы кабины. Если имеются данные, приведенные поставщиком, используйте именно их.
Можно ли выполнить расчет мощности двигателя лифта без данных поставщика? Вы можете получить приблизительные расчеты, которых достаточно для составления бюджета и формирования короткого списка кандидатов. Однако окончательный выбор сделать невозможно, поскольку именно показатели рабочего цикла и количества запусков в час определяют, сможет ли оборудование справиться с нагрузкой.
Какая мощность требуется для типового двигателя пассажирского лифта? Мощность двигателей пассажирских лифтов обычно составляет от 5 до 15 кВт, в зависимости от нагрузки и скорости. Уточняйте конкретное значение с помощью расчёта, а не ориентируйтесь на диапазон, поскольку коэффициент полезного действия и режим работы могут привести к тому, что результат значительно выйдет за пределы этого диапазона.
Краткая версия
Правильный Расчет мощности двигателя лифта Все сводится к трем факторам: неравномерному распределению массы, от которого зависит выбор противовеса; номинальной скорости, которая напрямую влияет на результат; и КПД, который представляет собой сумму потерь в редукторе и валу, а не отдельную величину. Добавьте к этому динамическую проверку ускорения и проверку нагрузки по количеству пусков в час — и вы получите вариант, который выдержит реальные дорожные условия, а не просто пройдет проверку на бумаге.
